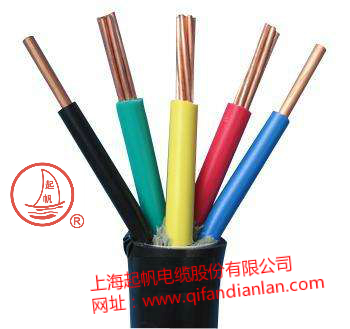

額定電壓0.6/1kV及以下擠包絕緣電力電纜參數
上海起帆電纜額定電壓0.6/1kV及以下擠包絕緣電力電纜技術參數。
一、產品簡介
0.6/1kV電纜稱為低壓電力電纜，主要絕緣材料分為聚氯乙烯和交聯聚乙烯；簡稱擠包絕緣絕緣電力電纜。其主要特點：不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕的能力，而生產工藝簡單而且具有結構簡單，使用方便，不受敷設落差限制，安裝簡單快捷。 低壓電纜有一般絕緣電纜和具有特殊性能的阻燃、耐火電纜。
本產品按國標GB12706.1、國際標準IEC60502等國際知名標準組織生產。阻燃、耐火電纜包括A、B、C、D各類和低煙低鹵、低煙無鹵等全系列電纜、性能符合GB/T 19666《阻燃和耐火電線電纜通則》。
我公司可根據用戶需要，用其它標準組織生產。也可根據用戶需要，設計制造具有如大截面分割導體、阻水、防白蟻、防鼠等某些特殊要求的電纜。
二、電纜型號及主要用途
1．交聯聚乙烯絕緣電力電纜
|
|
名稱 |
主要用途 |
|
銅（鋁）芯 |
||
|
YJ（L）V |
銅（鋁）芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
適用于室內、隧道、管道及電纜溝中，也可敷設在松散的土壤中，不承受機械拉力和壓力 |
|
YJ（L）V22 |
銅（鋁）芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
適用于室內、隧道、管道、電纜溝中及地下直埋敷設，電纜能承受機械壓力作用，但不能承受大的拉力。 |
|
YJ（L）V32 |
銅（鋁）芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和相當的拉力。 |
|
YJ（L）V42 |
銅（鋁）芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和較大的拉力。 |
2．聚氯乙烯絕緣電力電纜
|
|
名稱 |
主要用途 |
|
銅（鋁）芯 |
||
|
V（L）V |
銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
適用于室內、隧道、管道及電纜溝中，也可敷設在松散的土壤中，不承受機械拉力和壓力 |
|
V（L）V22 |
銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
適用于室內、隧道、管道、電纜溝中及地下直埋敷設，電纜能承受機械壓力作用，但不能承受大的拉力。 |
|
V（L）V32 |
適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和相當的拉力。 |
|
|
V（L）V42 |
銅（鋁）芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和較大的拉力。 |
3．燃燒特性
具有燃燒特性的電力電纜，其型號表示方法和性能指標應符合GB/T 19666—的要求。
阻燃、耐火系列電纜的代號：
|
|
代號 |
特性 |
|
|
阻燃系列 |
有鹵 |
ZA |
阻燃A類 |
|
無鹵低煙 |
WDZ |
無鹵低煙阻燃 |
|
|
耐火系列 |
有鹵 |
N |
耐火 |
|
無鹵低煙 |
WDZN |
無鹵低煙阻燃耐火 |
|
三、電纜的芯數、截面
|
|
標稱截面 mm2 |
|
單 芯 |
1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000。 |
|
2 芯 |
1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。 |
|
3 芯 |
1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。 |
|
3+1芯 |
1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。 |
|
3+2芯 |
1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。 |
|
4+1芯 |
1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。 |
|
4 芯 |
1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400 |
四、電纜的主要技術指標
1．成品電纜導體的直流電阻在20℃時每公里的數值不大于下列規定。
|
|
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
|
銅芯 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
0.524 |
0.387 |
0.268 |
|
鋁芯 |
- |
- |
- |
- |
- |
3.08 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
|
標稱截面 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
|
銅芯 |
0.193 |
0.153 |
0.124 |
0.0991 |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
|
鋁芯 |
0.320 |
0.253 |
0.206 |
0.164 |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
